Dịch vụ đặt mạch in tại PCB Tuấn Cường
Hướng dẫn đặt mạch in qua zalo, email
Để đặt mạch in qua zalo, email tại PCB Tuấn Cường, bạn có thể thực hiện qua các bước đơn giản sau:
1. Liên hệ: Gọi điện hoặc gửi email cho chúng tôi để được tư vấn và báo giá chi tiết. Chúng tôi sẽ cần thông tin về số lớp mạch in, vật liệu, độ dày phíp, độ dày đồng, màu sắc bảng mạch, màu chữ, mạ bề mặt và các yêu cầu khác từ bạn.
2. Nhận báo giá: Chúng tôi sẽ dựa trên thông tin yêu cầu báo giá lại cho bạn.
3. Xác nhận đơn hàng: Sau khi xác nhận thông tin và báo giá, bạn có thể tiến hành đặt hàng.
Hướng dẫn đặt mạch in online trực tiếp trên web
Để đặt mạch in online tại PCB Tuấn Cường, bạn có thể thực hiện qua các bước đơn giản sau:
1. Đăng ký tài khoản: Đăng ký tài khoản trên trang web này (Bấm vào "Đăng Nhập", sau đó chọn "Đăng ký"). Sau khi đang ký bạn hãy đăng nhập vào tài khoản.
2. Đặt hàng trên web: Bạn vào phần đặt hàng chọn thông số yêu cầu và upload file mạch in để tạo đơn hàng.
3. Xác nhận đơn hàng: Sau khi lên đơn hàng trên web bạn cần kiểm tra lại thông số mạch in và giá, sau đó xác nhận đơn hàng trực tiếp trên web.
Các tham số cần biết khi đặt làm mạch in
Số lớp bảng mạch in:
Mạch in có 1, 2, 4, 6, 8, nhiều lớp tùy thuộc vào thiết kế.
Vật liệu làm mạch in:

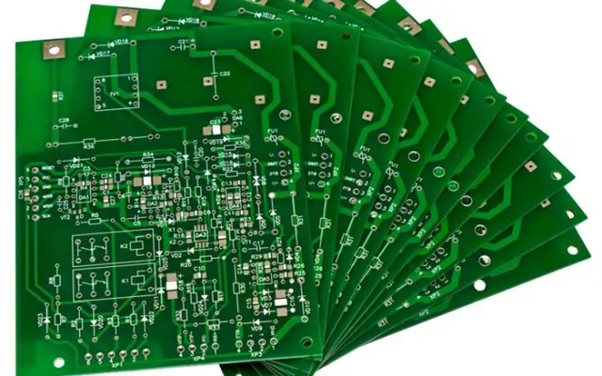

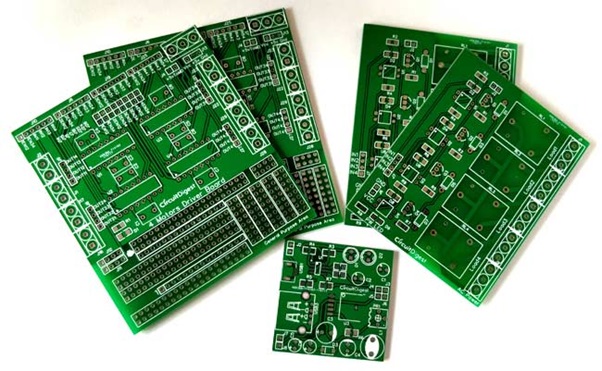

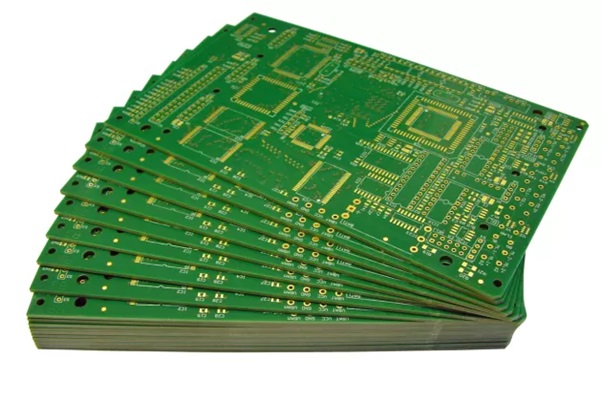

Mạch in PCB có nhiều loại vật liệu khác nhau như Fr4, Fr-1, Fr2, Nhôm, Cem-1, Cem-3, 22F, 94VO, 94HB, Vật liệu mạch cao tần RO4000-RO4003C-RO4350B-RO4835.
Độ dày phíp:
Là độ dày bảng mạch in sau khi đã hoàn thiện. Mạch in có độ dày thông dụng là 1.6mm. Ngoài ra còn có các độ dày khác như 0.4, 0.6, 0.8, 1.0, 1.2, 1.6, 2.0mm.
Độ dày đồng:
Là độ dày các lớp đồng đi dây trên bảng mạch in. Đơn vị độ dày đồng được tính theo đơn vị oz (1oz=0.035mm). Có các loại độ dày 0.5oz, 1oz, 2oz, 3oz. Độ dày thông dụng là 1oz.
Gia công bán lỗ (half hole):
Gia công bán lỗ là khi ta muốn mạ lỗ khoan bị cắt bởi đường viền hay đường bao mạch. Lúc này lỗ khoan sẽ được mạ PTH và dẫn điện giữa các lớp đồng. Khi không có yêu cầu gia công bán lỗ thì các lỗ khoan nằm trên đường viền, đường bao mạch sẽ không được mạ lỗ.
Màu board:
Là màu sắc phủ sơn trên bảng mạch in. Có nhiều màu sắc khác nhau như xanh lá, xanh dương, đỏ, vàng, đen, trắng, tím. Màu thông dụng là màu xanh lá, là màu có giá thành rẻ nhất và thời gian hoàn thiện nhanh nhất.
Màu chữ:
Là màu sắc chữ in trên bảng mạch in. Chữ có thể lựa chọn hai màu trắng và đen. Màu thông dụng là màu trắng.
Mạ (hoàn thiện bề mặt):
Là quá trình xử lý các phần đồng không được phủ sơn cụ thể ở đây là các pad linh kiện để chống oxy hóa. Có các loại mạ như mạ thiếc chì, mạ thiếc không chì, mạ OSP, mạ bạc, mạ vàng.
Mọi thông tin chi tiết liên quan đến đặt hàng mạch in PCB - bo mạch điện tử quý khách vui lòng liên hệ theo thông tin ở cuối trang web để được tư vấn và giải đáp
