Hướng dẫn xuất gerber bằng phần mềm Sprint layout

Đặt mạch in Tuấn Cường07/03/2021
Đặt mạch in Tuấn Cường5070
Hướng dẫn xuất file gerber để đem đi gia công từ phần mềm Sprint layout

File phần mềm có định dạng *.lay hoặc *.lay6 ...

Các bước xuất gerber trước khi đặt mạch in

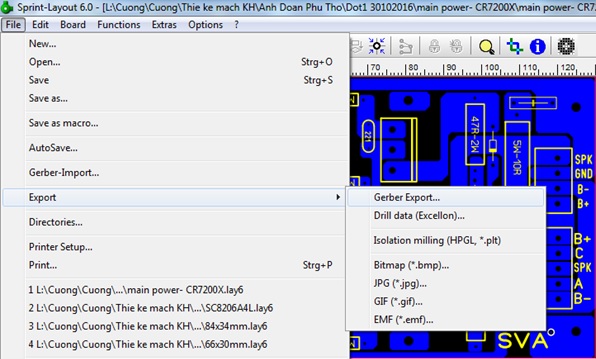

Bước 1: vào File/Export/Gerber Export…


xuất gerber sprint layout đặt mạch in hà nội

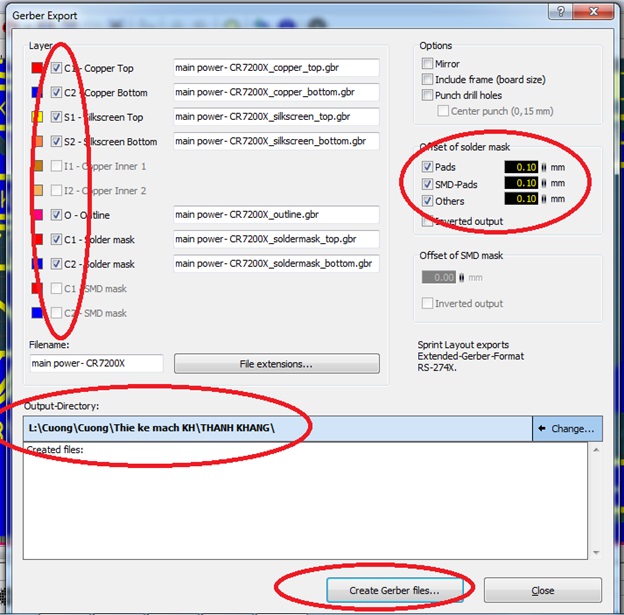

Cửa sổ Gerber export sẽ xuất hiện


xuất gerber sprint lauoyt


Trong phần layer chọn tất cả các lớp có thể chọn

Trong phần Offset of solder mask chỉnh tất cả các ô là 0.1mm

Trong phần Output-Directory chọn thư mục lưu file

Sau đó bấm nút Create Gerber file để xuất file

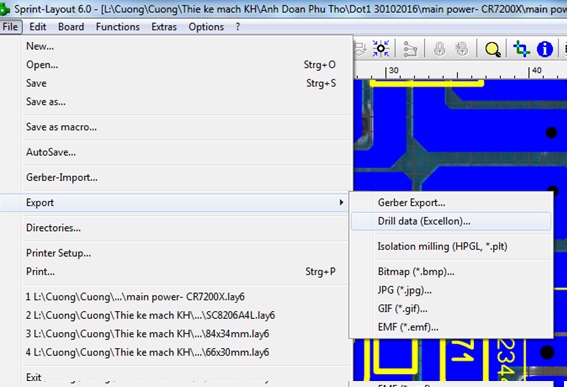

Bước 2: Vào File/Export/Drill data (Exellon)…


Xuất drill sprint layout



Cửa sổ Gerber export sẽ xuất hiện

Chọn như hình trên rồi bấm OK để xuất file drill và chọn thư mục lưu lại.

Nén tất cả các file đã xuất đặt tên giống tên mạch của khách hàng.

Bước tiếp theo là truy cập vào mục báo giá online của chúng tôi để tham khảo giá và đặt mạch in.
